本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发电站冷库机组变配开关箱的目的： 1、合理有效的分配比例电力。 2、便于对电路板的开关工作。 3、有较高的安会防护衣中等级，能抽象思维的提示电路系统的导通情况。

项目名称：656KW柴油机火力发直流无刷电汽轮柴油发电机单机配电箱主要元件明细清单
变动力箱关键元器件明细
序列号	标题	的规格型号的规格	基层单位	人数	设备厂家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发同步电发动机组发动机组抑制器	HGM6110	只	1	众智
3	发电厂机电机转速掌控器	C2002	只	1	孚创
4	交流电电原电源模块	DC24V	只	1	众智
5	大型当中继设备	HH54P    DC24V	只	2	正泰
6	微型中间商延时继电器产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

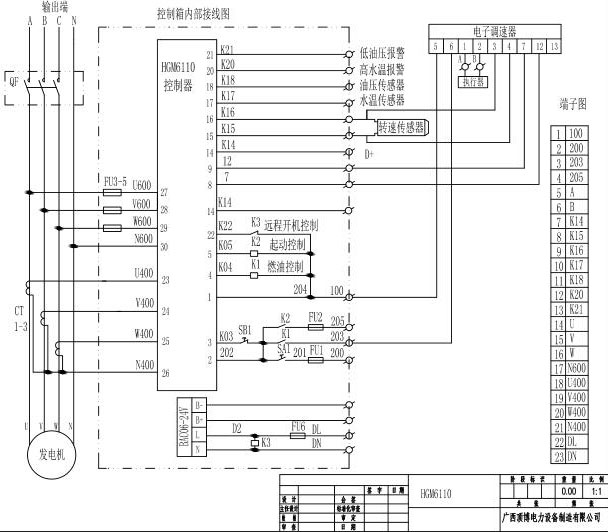

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.piaoyanglogistics.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
